AutoCAD如何测量简单图形面积

时间:2019-11-13 08:48:17  来源:优讯网  作者:小卡司  浏览次数:
有没有办法使用CAD软件测量简单图形的面积呢?在测量的过程中又有哪些地方需要大家注意的呢?不知道的朋友一起看看吧


AutoCAD软件怎么测量简单图形面积呢?当我们使用CAD完成施工图纸的绘制之后,往往需要对图纸进行图形面积的测量和标注。如果图纸简单不复杂的话,有没有办法使用CAD软件测量简单图形的面积呢?在测量的过程中又有哪些地方需要大家注意的呢?还有不知道的朋友一起看看吧!

CAD测量简单图形面积的方法

步骤一、如果我们画好的CAD图纸并不复杂的话,可以直接使用CAD查询功能完成简单图形面积的测量。

CAD简单图形面积的测量方法

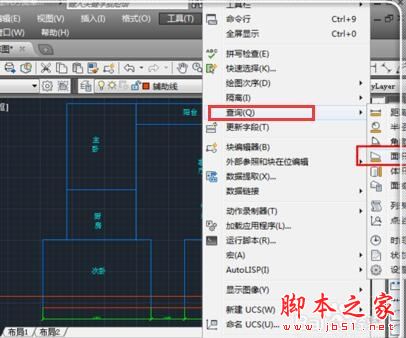

步骤二、在CAD菜单栏上,点击“工具”调出工具选项,用鼠标指着“查询Q”,激活查询命令,在更多功能选项里面选择“面积”,就可以开始测量计算简单图形的面积了。

CAD简单图形面积的测量方法

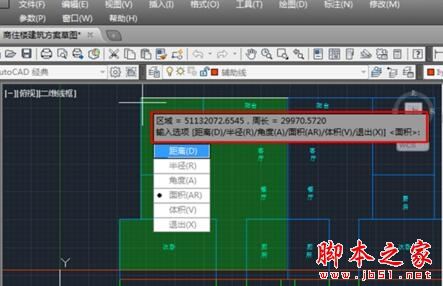

步骤三、使用鼠标,拾取简单图形围成面积的各个关键点,使其围成一个封闭图形。然后点击“回车键”,这时候就直接弹出测量好的简单图形面积信息了!

CAD简单图形面积的测量方法

以上就是AutoCAD如何测量简单图形面积的全部内容了,希望对大家有所帮助!
